| 【Pin数】 | 33068 Pins |
| 【层数】 | 20层 |
| 【最高信号速率】 | 25Gbps |
| 【技术难点】 | 采用8U的ATCA架构的双路服务器，布局空间非常紧张；高速信号类型多，最高速率达到25G；CPU核电压电流高达220A。 |
| 【我司对策】 | |
|

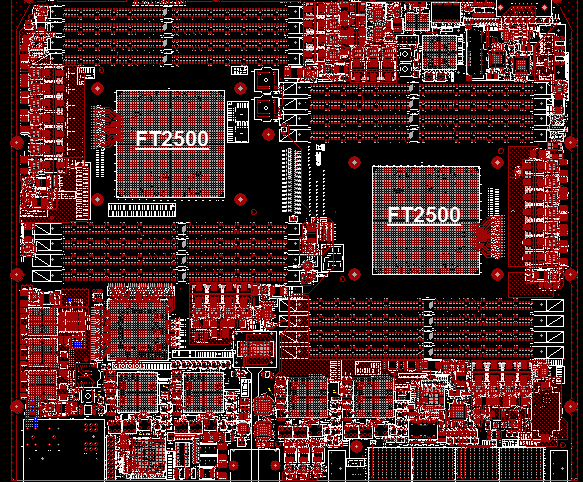

1、两片CPU采用了水平错开的布局方式，更有效的利用了板上空间。

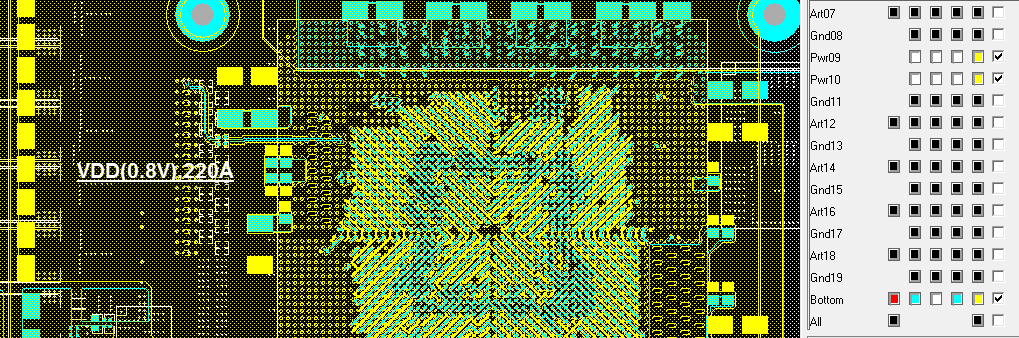

2、两个电源层加上bottom层，解决核电压的大电流问题。

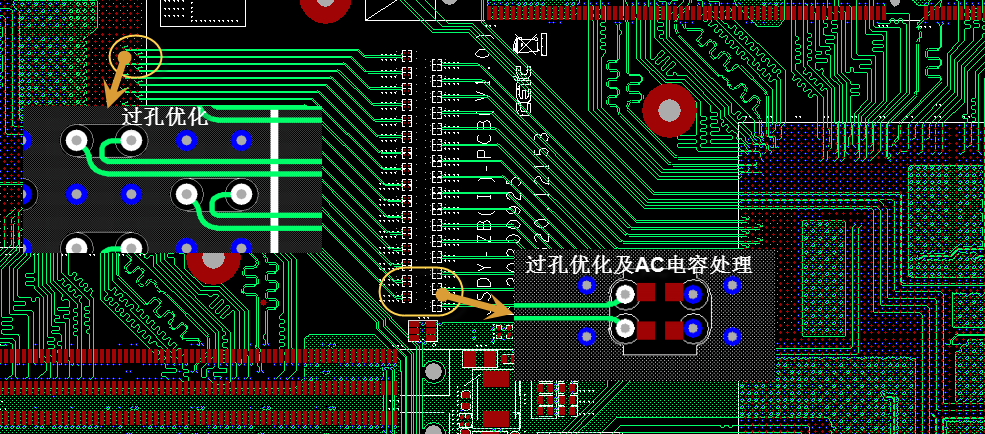

3、通过SI仿真优化过孔反焊盘，优化走线方式使stub最短，确保25G高速信号质量。
|
|
